Biểu đồ xương cá (Ishikawa) là một công cụ phân tích hiệu quả, giúp xác định nguyên nhân gốc rễ của các vấn đề trong quy trình làm việc, đặc biệt trong lĩnh vực sản xuất và quản lý chất lượng. Khi kết hợp với mô hình 5M1E, biểu đồ xương cá trở nên càng mạnh mẽ hơn trong việc phân loại và sắp xếp các yếu tố tác động, từ đó giúp doanh nghiệp và cá nhân nắm bắt được các yếu tố cốt lõi ảnh hưởng đến hiệu suất và chất lượng. Công cụ này không chỉ giúp cải thiện quy trình mà còn hỗ trợ đưa ra các giải pháp cải tiến bền vững và có hệ thống.
Biểu đồ xương cá 5M1E là gì?
Biểu đồ xương cá 5M1E là một công cụ trực quan, thường được sử dụng để tìm ra các nguyên nhân tiềm ẩn gây ra một vấn đề cụ thể trong quá trình sản xuất. 5M1E là viết tắt của 5 yếu tố chính ảnh hưởng đến chất lượng sản phẩm:
- M: Người (Manpower)
- Á: Máy móc (Machine)
- V: Vật liệu (Material)
- M: Phương pháp (Method)
- Đ: Môi trường (Environment)
- E: Đo lường (Measurement)
Khi kết hợp biểu đồ xương cá với 5M1E, chúng ta sẽ tạo ra một cấu trúc hình xương cá, với “đầu” là vấn đề cần giải quyết và “xương” là các nguyên nhân tiềm ẩn thuộc từng nhóm 5M1E.
Tham khảo thêm: khóa học 7 QC

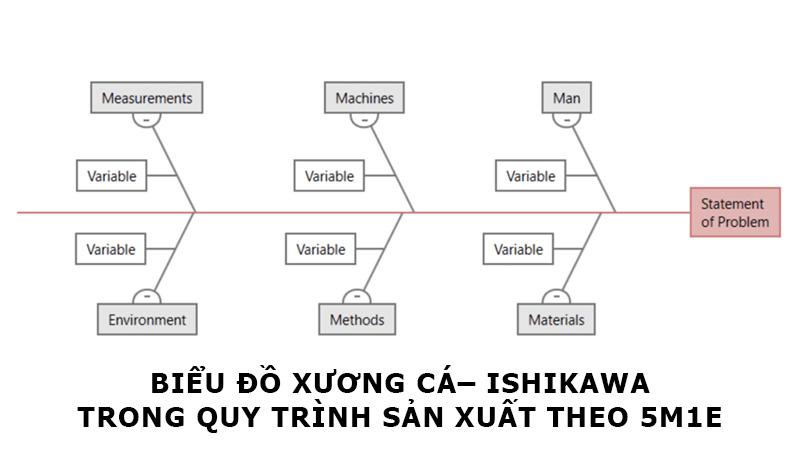

Cấu trúc của biểu đồ xương cá
Biểu đồ xương cá (hay biểu đồ Ishikawa) có cấu trúc như một bộ xương cá, trong đó:
- Đầu cá: Đây là phần chỉ ra vấn đề hoặc hiện tượng cần phân tích. Đầu cá là nơi đặt vấn đề chính mà bạn muốn tìm nguyên nhân.
- Xương sống: Là đường thẳng kéo dài từ đầu cá đến đuôi, tượng trưng cho quá trình phân tích từ vấn đề đến các nguyên nhân.
- Các xương chính: Các xương chính gắn vào xương sống đại diện cho các nhóm nguyên nhân chính. Trong mô hình 5M1E, các nhóm nguyên nhân này là:
- Man (Người): Các yếu tố liên quan đến con người, như kỹ năng, trình độ, thái độ và động lực.
- Machine (Máy móc): Liên quan đến trang thiết bị, máy móc, công cụ sử dụng trong quá trình.
- Material (Vật liệu): Các yếu tố liên quan đến nguyên vật liệu sử dụng.
- Method (Phương pháp): Các quy trình, phương pháp làm việc, và cách thức thực hiện.
- Environment (Môi trường): Yếu tố liên quan đến môi trường làm việc như nhiệt độ, ánh sáng, tiếng ồn.
- Measurement (Đo lường): Các công cụ và phương pháp đo lường, kiểm tra chất lượng và dữ liệu thu thập.
- Xương nhánh: Mỗi xương chính sẽ có các xương nhánh để làm rõ chi tiết từng nguyên nhân cụ thể thuộc nhóm nguyên nhân đó. Các xương nhánh này cho phép phân tích sâu hơn vào từng yếu tố nhỏ có khả năng góp phần gây ra vấn đề.
Cấu trúc của biểu đồ xương cá giúp sắp xếp các nguyên nhân tiềm ẩn theo một cách có hệ thống, từ đó dễ dàng nhận diện và tập trung vào những yếu tố có khả năng ảnh hưởng lớn nhất đến vấn đề cần giải quyết.
Cách xây dựng biểu đồ xương cá 5M1E
Để xây dựng biểu đồ xương cá theo mô hình 5M1E, bạn có thể thực hiện theo các bước sau:
Xác định vấn đề cần phân tích
Bước đầu tiên là xác định rõ vấn đề hoặc hiện tượng cần phân tích. Điều này có thể là lỗi sản xuất, sự cố chất lượng, hoặc bất kỳ vấn đề nào khác. Viết vấn đề này ở phần đầu của biểu đồ (đầu cá), đảm bảo vấn đề được mô tả ngắn gọn và chính xác.
Vẽ xương sống của biểu đồ
Vẽ một đường thẳng ngang từ vấn đề về phía bên trái để tạo thành xương sống. Đường này sẽ là trục trung tâm của biểu đồ.
Thêm các nhóm nguyên nhân chính theo mô hình 5M1E
Xác định sáu nhóm nguyên nhân chính dựa theo mô hình 5M1E. Vẽ sáu xương chính gắn vào xương sống, mỗi xương đại diện cho một yếu tố của 5M1E, hướng về phía ngoài để tạo thành “xương cá”.
Phân tích và thêm các nguyên nhân cụ thể vào từng nhóm
Trong từng nhóm 5M1E, liệt kê các nguyên nhân cụ thể có thể gây ra vấn đề. Với mỗi nguyên nhân chính, vẽ các xương nhánh nhỏ hơn để ghi chú các yếu tố chi tiết hơn.
Rà soát và hoàn thiện biểu đồ
Sau khi liệt kê đầy đủ, xem lại biểu đồ để đảm bảo không bỏ sót các nguyên nhân quan trọng. Đánh giá và phân tích kỹ lưỡng để xác định các nguyên nhân có khả năng ảnh hưởng lớn nhất đến vấn đề.
Sử dụng biểu đồ để tìm giải pháp
Sau khi hoàn thành biểu đồ, sử dụng nó để ưu tiên các nguyên nhân cần giải quyết trước. Từ đó, xây dựng các giải pháp cụ thể để khắc phục và cải tiến quy trình hoặc chất lượng sản phẩm.
Biểu đồ xương cá 5M1E giúp trực quan hóa các nguyên nhân tiềm ẩn, từ đó hỗ trợ quá trình phân tích và giải quyết vấn đề một cách có hệ thống và hiệu quả.
Ứng dụng biểu đồ xương cá 5M1E trong sản xuất
Biểu đồ xương cá 5M1E là công cụ phân tích phổ biến trong sản xuất, giúp xác định và giải quyết các vấn đề liên quan đến chất lượng và hiệu suất. Ứng dụng biểu đồ này trong sản xuất giúp các doanh nghiệp phân loại nguyên nhân gốc rễ của các vấn đề và từ đó đưa ra các biện pháp cải tiến hiệu quả. Dưới đây là một số cách ứng dụng cụ thể:
Giải quyết lỗi sản phẩm
- Biểu đồ xương cá 5M1E giúp phân tích và xác định các nguyên nhân gây ra lỗi trong sản phẩm, như hỏng hóc, lỗi thiết kế hoặc sai lệch kích thước.
- Ví dụ: Khi gặp lỗi sản phẩm, nhóm sản xuất có thể sử dụng biểu đồ xương cá để xem xét các yếu tố như chất lượng nguyên vật liệu (Material), kỹ năng của nhân viên (Man), tình trạng máy móc (Machine), phương pháp sản xuất (Method), môi trường sản xuất (Environment), và quy trình đo lường (Measurement). Điều này giúp khoanh vùng và xử lý nhanh chóng các lỗi để đảm bảo sản phẩm đạt tiêu chuẩn chất lượng.
Cải thiện hiệu suất sản xuất
- Biểu đồ xương cá giúp xác định các yếu tố gây ảnh hưởng đến hiệu suất, như thời gian ngừng máy, lãng phí vật liệu, hoặc sai sót trong quy trình làm việc.
- Ví dụ: Nếu năng suất sản xuất thấp hơn mục tiêu, đội ngũ sản xuất có thể sử dụng biểu đồ 5M1E để tìm ra lý do. Nhóm có thể xem xét kỹ năng của nhân viên (Man), hiệu suất của máy móc (Machine), hoặc các phương pháp sản xuất chưa tối ưu (Method), để điều chỉnh và cải thiện năng suất.
Kiểm soát chất lượng
- Để đảm bảo chất lượng đồng nhất của sản phẩm, biểu đồ xương cá có thể giúp phát hiện các yếu tố dẫn đến sai lệch chất lượng. Điều này giúp duy trì và kiểm soát chất lượng chặt chẽ trong từng công đoạn sản xuất.
- Ví dụ: Nếu có sự không đồng nhất trong chất lượng của các lô sản phẩm, biểu đồ 5M1E giúp phân tích các yếu tố như sự thay đổi của nguyên vật liệu (Material), điều kiện môi trường sản xuất (Environment) hoặc sai lệch trong quy trình đo lường (Measurement), giúp ngăn chặn vấn đề từ sớm.
Cải tiến quy trình sản xuất
- Biểu đồ xương cá hỗ trợ cải tiến quy trình bằng cách tìm ra các nguyên nhân làm giảm hiệu quả và gây lãng phí trong sản xuất.
- Ví dụ: Nếu có sự lãng phí lớn về nguyên vật liệu, biểu đồ xương cá giúp xác định các nguyên nhân từ khâu sử dụng nguyên liệu (Material), kỹ năng thao tác của nhân viên (Man), hay phương pháp làm việc (Method), từ đó giúp tối ưu hóa quy trình và giảm chi phí.
Tăng cường an toàn lao động
- Trong môi trường sản xuất, đảm bảo an toàn cho người lao động là rất quan trọng. Biểu đồ xương cá có thể giúp nhận diện các yếu tố nguy cơ, như máy móc không an toàn, môi trường làm việc kém an toàn hoặc thiếu kiến thức về an toàn của nhân viên.
- Ví dụ: Nếu có sự gia tăng số lượng tai nạn lao động, biểu đồ xương cá giúp phân tích các yếu tố như lỗi máy móc (Machine), thiếu kiến thức an toàn của nhân viên (Man), hoặc điều kiện môi trường không an toàn (Environment), từ đó đưa ra các biện pháp phòng ngừa tai nạn.
Đào tạo và nâng cao tay nghề cho nhân viên
- Qua việc phân tích biểu đồ xương cá, các vấn đề liên quan đến thiếu kỹ năng hoặc kiến thức của nhân viên sẽ được nhận diện và cải thiện.
- Ví dụ: Nếu xảy ra nhiều lỗi thao tác do thiếu kỹ năng, biểu đồ 5M1E sẽ chỉ ra rõ yếu tố này trong nhóm “Man (Con người)”, giúp nhà quản lý nhận biết nhu cầu đào tạo để nâng cao tay nghề cho nhân viên, góp phần giảm thiểu lỗi và nâng cao chất lượng sản phẩm.
Biểu đồ xương cá 5M1E là một công cụ phân tích quan trọng giúp nhận diện và giải quyết các vấn đề trong quy trình sản xuất, từ đó nâng cao chất lượng và hiệu suất. Trong khóa học Quản lý sản xuất do Viện IRTC tổ chức, học viên sẽ được hướng dẫn chi tiết về cách áp dụng biểu đồ xương cá và các công cụ quản lý chất lượng khác để giải quyết các vấn đề thực tế trong sản xuất. Khóa học này cung cấp kiến thức nền tảng và kỹ năng chuyên sâu về quản lý sản xuất, bao gồm quản lý chất lượng, tối ưu hóa quy trình sản xuất bằng chat GPT, và phân tích hiệu suất. Thông qua các bài giảng lý thuyết kết hợp với bài tập thực hành, học viên sẽ hiểu rõ và biết cách vận dụng mô hình 5M1E để xác định nguyên nhân gốc rễ của các vấn đề sản xuất, từ đó đưa ra các giải pháp hiệu quả và bền vững.
